AIM PDM08/PDM32 kits

Beschrijving

De AIM PDM32 en PDM08 Power Distribution Modules zijn ontwikkeld om de verschillende componenten  (ecu, pompen, fans, verlichting, etc) van voeding te voorzien om zo alle traditionele zekeringen en relais te vervangen. Een AIM PDM zal de complete kabelboom en stroomvoorziening in de auto dus sterk vereenvoudigen en meer controleerbaar maken. Wij raden wel aan om de installatie van de PDM door een specialist te laten verzorgen.

De AIM PDM’s hebben een geanodiseerde aluminium behuizing en o.a. voorzien van datalogging-geheugen, ecu communicatie, GPS  en dash controller.

Meer voordelen:
– Diverse regels, statussen en prioriteiten mogelijk
– Continu, PWM en tijdsinstelbare square wave outputs met eventuele soft start/stop
– Auto herstarts instelbaar na sluiting of max ampere
– Bedrading en schema eenvoudiger
– Eenvoudige bediening dmv Keypad via can bus of conventionele schakelaars
– Gewichtsbesparing
– Data analyse van stroomverbruik
– Eenvoudige storingsdiagnose
– Alarminstellingen bij ingesteld stroomverbruik

PDM32 en PDM08 hebben o.a. de volgende specs:

– 8 of 32 outputs (PDM8 tot 20A, PDM32 tot 35A), max 120A.
– Beveiliging voor o.a. kortsluiting en temperatuur met ledstatus
– ECU (can) communicatie, voor data rechtstreeks uit de (motor)ecu
– Datalogging 4Gb, geen andere logger meer benodigd in de auto
– GPS Module, voor laptimes, snelheid, baanpositie en rijlijn
– Display controller, voor aansluiten van 6” of 10”display, diverse layouts
– 9 axis EMU: 3 axis ±5G accelerometer + 3 axis gyro + 3 axis magnetometer
– Mirror / achteruitrij camera (alleen PDM32)

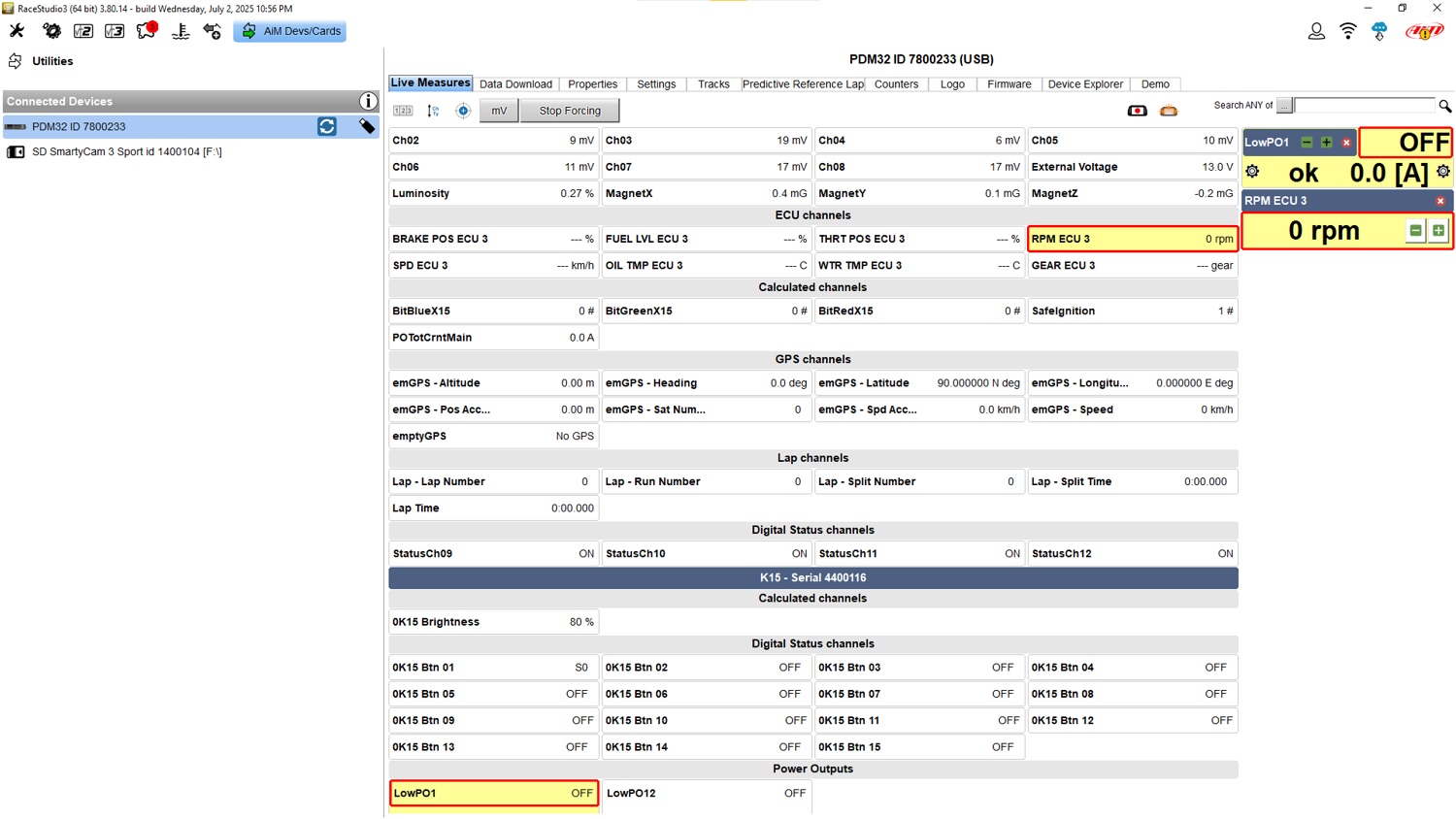

PDM32
Inputs:
14 fully configurable, max 500 Hz each:
8 analog/digital
4 digital inputs
2 speed inputs

Power Outputs:
4 rated up to 20 A (high power)
12 rated up to 15 A (mid power)
12 rated up to 10 A (low power)
4 rated up to 35 A (Half Bridge)
Protected for: over voltage, under voltage, over current, over temperature
Total max current: 120 A

CAN connections:
3

Inertial platform:
3 axis ±5G accelerometer + 3 axis gyro + 3 axis magnetometer

Internal memory:
4 GB

External modules:
GPS Module, Channel Expansion, TC Hub, Lambda Controller, SmartyCam HD, Formula Steering Wheel, GS Dash, Rio02 Module, Keypad buttons

External Analog Camera input:
2

Body:
Anodized Aluminum

Waterproof:
IP65

Dimensions:
234.5 x 94.6 x 49.5 mm

PDM08
Inputs:
6 fully configurable, max 500 Hz each
2 speed inputs

Power Outputs:
1 with serie diode rated up to 20 A
1 rated up to 25 A
6 rated up to 15 A
Protected for: over voltage, under voltage, over current, over temperature
All outputs have internal freewheeling diode
Total max current: 100 A

CAN connections:
3
no RS232 Ecu comm!

Inertial platform:
3 axis ±5G accelerometer + 3 axis gyro + 3 axis magnetometer

Internal memory:
4 GB

External modules:
GPS Module, Channel Expansion, TC Hub, Lambda Controller, SmartyCam HD, Formula Steering Wheel, GS Dash, Rio02 Module, Keypad buttons

External Analog Camera input:
NO

Body:
Anodized Aluminum

Waterproof:
IP65

Dimensions:
161 x 100.6 x 50.6 mm

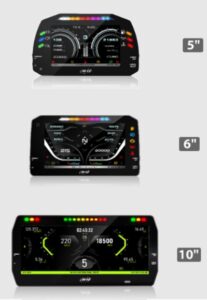

Display 5” TFT
Resolution: 800×480 pixels
Contrast: 600:1
Brightness: 700cd/m2 – 1,100 Lumen
Ambient light sensor
Status information LEDs: 6
Shift Lights LEDs: 10
Body: Anodized Aluminum
Pushbuttons: Metallic
Connectors: LVDS Link 4 Pins Rosenberger male connector
Dimensions: 169.4 x 97 x 23 mm
Weight: 480 g
Power consumption: 150 mA
Waterproof: IP65

Display 6” TFT
Resolution: 800×480 pixels
Contrast: 600:1
Brightness: 700cd/m2 – 1,100 Lumen
Ambient light sensor
Status information LEDs: 5
Shift Lights LEDs: 10
Body: Anodized Aluminum
Pushbuttons: Metallic
Connectors: LVDS Link 4 Pins Rosenberger male connector
Dimensions: 189.6 x 106.4 x 24.9 mm
Weight: 640 g
Power consumption: 150 mA
Waterproof: IP65

Display 10” TFT
Resolution: 1280×480 pixels
Contrast: 1100:1
Brightness: 800cd/m2 – 1,100 Lumen
Ambient light sensor
Status information LEDs: 6
Shift Lights LEDs: 10
Body: Anodized Aluminum
Pushbuttons: Metallic
Connectors: LVDS Link 4 Pins Rosenberger male connector
Dimensions: 278.0 x 135.0 x 26.2 mm
Weight: 1000 g
Power consumption: 250 mA
Waterproof: IP65

Prijzen:

PDM08, met geïntegreerde datalogger + Dash 5” + GPS : € 1899.- excl btw
PDM08, met geïntegreerde datalogger + Dash 6” + GPS : € 1949.- excl btw
PDM08, met geïntegreerde datalogger + Dash 10” + GPS : € 2199.- excl btw

PDM32, met geïntegreerde datalogger + Dash 5” + GPS : € 2399.- excl btw
PDM32, met geïntegreerde datalogger + Dash 6” + GPS : € 2449.- excl btw
PDM32, met geïntegreerde datalogger + Dash 10” + GPS : € 2699.- excl btw

RIO (Remote Input/Output Module): € 180.- excl btw

Kits zijn inclusief AMPSeal stekkers en pinnen!
AMPSeal connector tutorial: https://www.youtube.com/watch?v=24bNFu7a9lc

Een usb-verlengkabel van de PDM voor dashboardmontage is ook verkrijgbaar.

Meer info:
